Schwenkbare Wandbefestigung für Braunwarth Schlauchaufroller
Die Schlauchtrommel "folgt" dem Anwender. Erhöht die Lebenserwartung des Hochdruckschlauches und eine saubere Aufrollung ist gewährleistet.
passend für Modelle:
BT 5.30.08

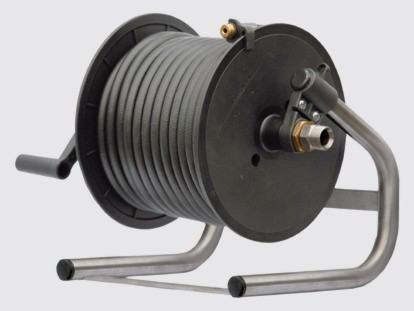

Schlauchaufroller mit 15m Hochdruckschlauch
Der ST-71 Schlauchaufroller ist mit einem 15m Flexy Hochdruckschlauch ausgerüstet. Das Trommelgestell ist aus Edelstahl und die Trommel aus Kunststoff gefertigt.
Diese platzsparende, ordentliche Lösung ist entweder an der Wand aufhängbar oder kann an vorhandenen Hochdruckreinigern nachgerüstet werden. Der Schlauch ist als Verlängerung von Hochdruckschläuchen oder als Rohrreinigungsschlauch geeignet.
Max. 300 bar / 100°C
Anschluß:
Eingang M 22 AG
Pistolenseitig: 3/8"AG
Wand Schwenkkonsole VA, für Schlauchtrommel 76354420
Edelstahl V2A / AISI304. 80° Schwenkbar
Die Schlauchtrommel "folgt" dem Anwender, dadurch wird für eine saubere und schonende Aufrollung des Hochdruckschlauches gesorgt. Leichteres und angenehmeres arbeiten mit dem Hochdruckreiniger.
Hochdruckschlauchaufroller VA manuell für ca. 35m HD-Schlauch DN10
Schlauchtrommel zum manuellen Aufrollen des HD-Schlauches.
Baureihe STKI für Handwerk und Industrie:
Das Grundgestell besteht aus gekanteten Stahlblechprofilen und garantiert höchste Stabilität.
Die Trommel hat eine annähernd geschlossene Stahlblechnabe und läuft in wartungsfreien Kunststoff-Lagerbuchsen.
Zum Drehen der Trommel dient eine justierbare Handkurbel mit freilaufendem Polyamidgriff.
Eine im Lager integrierte, mechanische Bremse ermöglicht fein dosierbares
Abbremsen der Trommel bis hin zum Blockieren.
Einsetzbare Medien: Wasser oder Wasser mit Reinigungschemikalien, Luft, Öle und Fette.
Die Hochdruckschlauchaufroller sind mit dem Drehgelenk ST-322 ausgestattet. Die Suttner Drehgelenke ST-322 sind komplett aus Edelstahl gefertigt und haben ein Gleitring Dichtelement.
Automatik Hochdruck Schlauchaufroller rostfrei
Gestell aus V2A, Trommel aus ABS Kunststoff, für max. 21m HD Schlauch
Die Hochwertige Bauweise des Automatik Schlauchaufrollers für Hochdruckreiniger ist mit einem automatischen Federrückzug ausgestattet und ist ideal für den Einsatz in Tankstelle, Werkstätten und Landwirtschaft.
Die Schlauchtrommel kann problemlos an Wand, Decke oder in Fahrzeugen montiert werden.
Das Gestell des automatischen Hochdruck Schlauchaufrollers ist aus V2A/AISI 304, die Trommel ist aus besonders schlagfestem ABS Kunststoff, welches normalerweise bei Motorradhelmen und in der Automobilindustrie verwendet wird.
Die Hochdruck Schlauchtrommel verfügt über eine Zugentlastung. Ein kurzer Zug am Hochdruckschlauch hebt die Arretierung wieder auf.
Dieser Schlauchaufroller kann problemlos für Wasser, Luft, Öle und Fette eingesetzt werden.
Lieferung ohne Hochdruckschlauch
Technische Daten:
Anschlüsse: 1/2" IG beidseitig
max. 300 bar
max. 90°C
Gewicht 14 kg
Tiefe: 460 mm
Höhe: 420 mm
Breite: 140 mm
max. 21 m Hochdruckschlauch (Aussendurchmesser 17 mm)
Schlauchtrommel Anbausatz Neptune 5/7/8
zur Montage im dafür vorgesehenen Fach im Schubbügel (bei entsprechenden XT Geräten bereits eingebaut). Für max. 50 m Hochdruckschlauch DN 10, Lieferung ohne Hochdruckschlauch
Automatik Hochdruck Schlauchaufroller max. 28m
Stahl pulverbeschichtet, Einsatz in trockener Umgebung. Für bis zu 28m Hochdruckschlauch (Aussendurchmesser 15mm)
Bei diesem Automatik Schlauchaufroller für Hochdruckreiniger handelt es sich um eine sehr robuste und ausgereifte Schlauchtrommel mit automatischem Federrückzug.
Wartungsfreie Kunststoff Gleitlager
Der Schlauch kann in 8 Stellungen pro Umdrehung arretiert werden
Für Wasser, Luft, Öle und Fette
Technische Daten:
Anschluss: 3/8" IG beidseitig
max 400 bar
max 90°C
Breite: 226 mm
Höhe: 500 mm
Tiefe: 460 mm

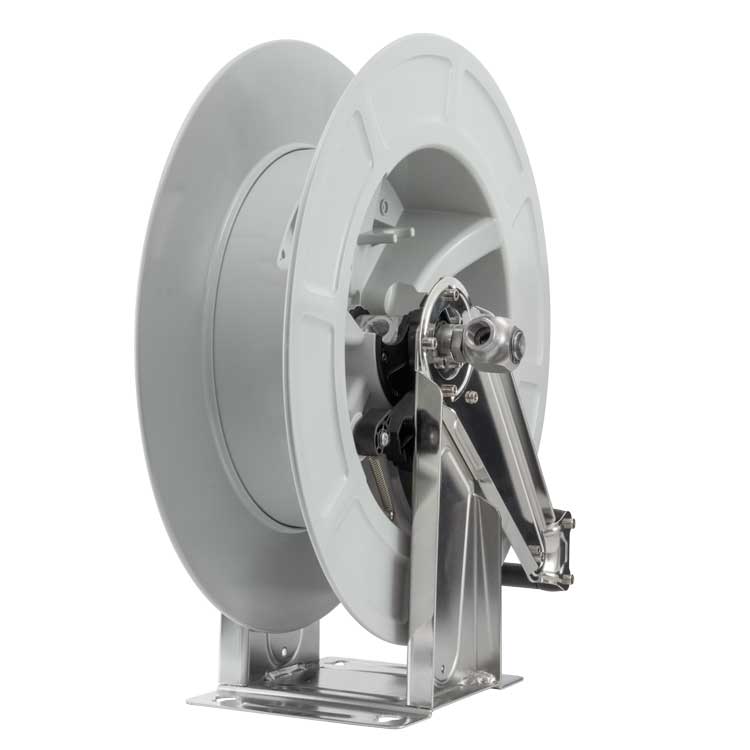

Automatik Hochdruckschlauchaufroller rostfrei
Schlauchaufroller 21M. 1/2-1/2IG VA/PVC Grau
Gestell aus Edelstahl V2A / AISI 304. Trommel aus besonders schlagfestem ABS Kunststoff, welches normalerweise bei Motorradhelmen und in der Automobilindustrie verwendet wird.
Die hochwertige Bauweise der Automatik Hochdruckschlauchaufroller mit automatischem Federrückzug ermöglicht einen Einsatz an Tankstellen, in Werkstätten, in der Land- und Bauwirtschaft sowie in vielen anderen industriellen Anwendungsbereichen.
Die Schlauchaufroller können problemlos an Wänden, Decken, Fahrzeugen etc. befestigt werden. Eine erhältliche Wandkonsole ermöglicht eine einfache Montage des Schlauchaufrollers.
Alle Modelle verfügen über eine Zugentlastung. Ein kurzer Zug am Schlauch hebt die Arretierung wieder auf.
Alle Schlauchaufroller sind mit dem Suttner Drehgelenk ST-322 ausgestattet.
Die Drehgelenke sind aus Edelstahl gefertigt und haben ein Gleitring Dichtelement.
Die Schlauchaufroller sind für einen Betriebsdruck von max. 200 bar und einer Temperatur von max. 150 °C ausgelegt.
Auf Grund der verwendeten Materialien können diese Schlauchaufroller bedenkenlos für die Medien Wasser, Wasser mit Reinigungschemikalien, Öle, Fette und Luft verwendet werden.
Technische Daten:
Farbe: grau.
Anschlußgewinde Eingang: 1/2" IG
Anschlußgewinde Ausgang: 1/2" IG
Druck max: 300bar
Temp: max. 150°C
Gewicht: 14 kg
Maße: LxHxB460 x 420 x 186mm
Max. Schlauchlänge: Außen Ø:
- 17,0mm - 21m
- 19,5mm - 16m
- 22,0mm - 14m

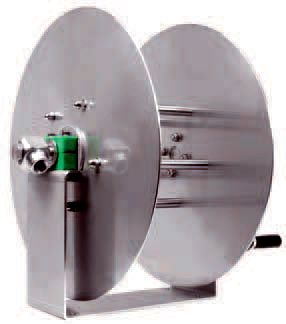

Hochdruck Schlauchaufroller Edelstahl manuell
für max. 40m Hochdruckschlauch (Aussendurchmesser max. 22 mm)
Lieferung ohne Hochdruckschlauch, bitte separat bestellen.
Das Grundgestell besteht aus Edelstahl V2A / AISI 304 und garantiert höchste Stabilität.
Der Durchlass ist mit 12 mm besonders groß dimensioniert.
Einsetzbare Medien: Wasser oder Wasser mit Reinigungschemikalien, Luft, Öle und Fette.
Die Trommelnabe besteht aus 5 stabilen Edelstahlstangen und läuft in wartungsfreien Spezial-Lagerbuchsen, "S" grün®.
Zum Drehen der Trommel dient eine justierbare Handkurbel mit freilaufendem Polyamidgriff.
Eine mechanische Bremse ermöglicht das Arretieren der Trommel in 6 Positionen.
Dieser Hochdruckschlauchaufroller ist mit dem Drehgelenk ST-322 ausgestattet.
Suttner Drehgelenke ST-322 sind komplett aus Edelstahl gefertigt und haben ein Gleitring Dichtelement.
Anschluß Eingang: 1/2" IG
Anschluß Ausgang: 1/2" IG
Druck max. 300 bar
Themperatur max. 90°C
Gewicht: 13 kg
Höhe: 460mm
Tiefe: 440 mm
Breite: 290 mm (ohne Handkurbel)

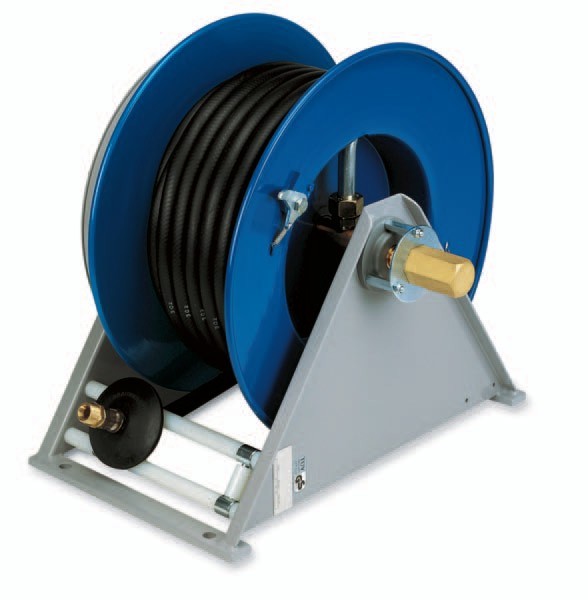

Braunwarth Schlauchaufroller BT 5000 pulverbeschichtet
BT 5.15.08 - für max. 15 m Hochdruckschlauch, Lieferung ohne Hochdruckschlauch.
Die Baureihe BT 5000 komplett in Metall -pulverbeschichtet, ist ein Schlauchaufroller von absoluter Spitzenqualität. Sowohl technische Konstruktion als auch Material sind speziell den Forderungen Industrie angepaßt. Hochwertige Qualität für lange Lebensdauer sowie praxisorientierte Ausführung für wartungsfreie Handhabung machen diesen Aufroller in Industriebetrieben mit besonderen Anforderungen unersetzlich.
- leichter Schlauchwechsel
- Federkraft o. mechanische Eingriffe einstellbar
- Zuverlässiger und einfacher Sperrmechanismus
- Spezialdrehgelenke für sicheren Betrieb
- Lieferung mit/ ohne Schlauch
- mit schwenkbarer Wandbefestigung ergänzbar
Technische Daten:
Schlauchlänge max. m 15
Nennweite Schlauch NW 8 - 10
Schlauchdurchmesser Zoll 3/8
Betriebsdruck Gerät max. bar 350
Gewicht kg 23
Braunwarth Schlauchaufroller BT 5000 pulverbeschichtet
BT 5.20.08 - für max. 20 m Hochdruckschlauch, Lieferung ohne Hochdruckschlauch.
Die Baureihe BT 5000 komplett in Metall -pulverbeschichtet, ist ein Schlauchaufroller von absoluter Spitzenqualität. Sowohl technische Konstruktion als auch Material sind speziell den Forderungen Industrie angepaßt. Hochwertige Qualität für lange Lebensdauer sowie praxisorientierte Ausführung für wartungsfreie Handhabung machen diesen Aufroller in Industriebetrieben mit besonderen Anforderungen unersetzlich.
- leichter Schlauchwechsel
- Federkraft o. mechanische Eingriffe einstellbar
- Zuverlässiger und einfacher Sperrmechanismus
- Spezialdrehgelenke für sicheren Betrieb
- Lieferung mit/ ohne Schlauch
- mit schwenkbarer Wandbefestigung ergänzbar
Technische Daten:
Schlauchlänge max. m 20
Nennweite Schlauch NW 8 - 10
Schlauchdurchmesser Zoll 3/8
Betriebsdruck Gerät max. bar 350
Gewicht kg 23
Automatik Hochdruck Schlauchaufroller rostfrei
Gestell aus V2A, Trommel aus ABS Kunststoff, für max. 28m HD Schlauch
Die Hochwertige Bauweise des Automatik Schlauchaufrollers für Hochdruckreiniger ist mit einem automatischen Federrückzug ausgestattet und ist ideal für den Einsatz in Tankstelle, Werkstätten und Landwirtschaft.
Die Schlauchtrommel kann problemlos an Wand, Decke oder in Fahrzeugen montiert werden.
Das Gestell des automatischen Hochdruck Schlauchaufrollers ist aus V2A/AISI 304, die Trommel ist aus besonders schlagfestem ABS Kunststoff, welches normalerweise bei Motorradhelmen und in der Automobilindustrie verwendet wird.
Die Hochdruck Schlauchtrommel verfügt über eine Zugentlastung. Ein kurzer Zug am Hochdruckschlauch hebt die Arretierung wieder auf.
Dieser Schlauchaufroller kann problemlos für Wasser, Luft, Öle und Fette eingesetzt werden.
Lieferung ohne Hochdruckschlauch
Technische Daten:
Anschlüsse: 1/2" IG beidseitig
max. 300 bar
max. 90°C
Gewicht 19 kg
Tiefe: 560 mm
Höhe: 510 mm
Breite: 153 mm
max. 28 m Hochdruckschlauch (Aussendurchmesser 18,5 mm)
max. 26 m Hochdruckschlauch (Aussendurchmesser 20 mm)
max. 24 m Hochdruckschlauch (Aussendurchmesser 22 mm)
Schlauchtrommelwagen VA - mit Schlauchtrommel für max. 70m Hochdruckschlauch
Edelstahl Schlauchtrommelwagen mit Schlauchtrommel (Handkurbel) zur Aufnahme von max 70m Hochdruckschlauch
Wendig und einfach wie eine Sackkarre zu bedienen.
Ergonomische Kunststoff Griffleiste, die für den Lebensmittelbereich einfach abschraubbar ist.

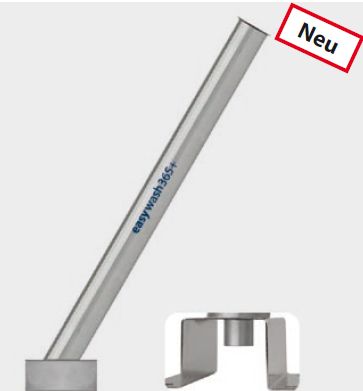

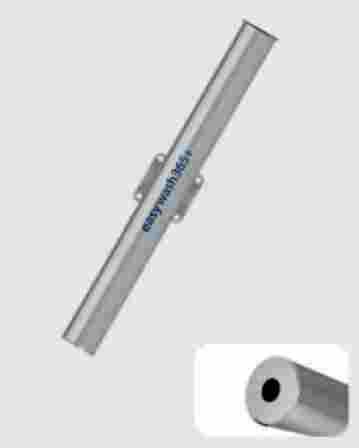

Seitlich je ein Lanzenköcher, Einsteckdurchmesser 37 mm
mit zwei großen, grauen Rädern 260mm Durchmesser
B: 715mm, H: 210mm, T: 560mm
Schlauchtrommel:
Hochdruck Schlauchtrommel VA
für max. 70 m. HD Schlauch mit Ø 22 mm Aussendurchmesser
Anschluß: Eingang / Ausgang: 1/2 IG VA
max. 300 bar / 90°C
Maße Schlauchtrommel: H: 515 mm; B: 512mm (ohne Drehgelenk), Ø Trommel: 465mm
Die Schlauchtrommel hat einen 1/2" IG Anschluß am Ein- und Ausgang, bitte entsprechende Verschraubungen für Ihren Hochdruckschlauch mitbestellen!
Braunwarth Schlauchaufroller BT 5000 pulverbeschichtet
BT 5.30.08 - für max. 30 m Hochdruckschlauch, Lieferung ohne Hochdruckschlauch.
Die Baureihe BT 5000 komplett in Metall -pulverbeschichtet, ist ein Schlauchaufroller von absoluter Spitzenqualität. Sowohl technische Konstruktion als auch Material sind speziell den Forderungen Industrie angepaßt. Hochwertige Qualität für lange Lebensdauer sowie praxisorientierte Ausführung für wartungsfreie Handhabung machen diesen Aufroller in Industriebetrieben mit besonderen Anforderungen unersetzlich.
- leichter Schlauchwechsel
- Federkraft o. mechanische Eingriffe einstellbar
- Zuverlässiger und einfacher Sperrmechanismus
- Spezialdrehgelenke für sicheren Betrieb
- Lieferung mit/ ohne Schlauch
- mit schwenkbarer Wandbefestigung ergänzbar
Technische Daten:
Schlauchlänge max. m 30
Nennweite Schlauch NW 8 - 10
Schlauchdurchmesser Zoll 3/8
Betriebsdruck Gerät max. bar 350
Gewicht kg 32
Schlauchaufroller Edelstahl V2A - 300 bar
Die hochwertige Bauweise der Automatik Hochdruckschlauchaufroller mit automatischem Federrückzug ermöglicht einen Einsatz an Tankstellen, in Werkstätten, in der Land- und Bauwirtschaft sowie in vielen anderen industriellen Anwendungsbereichen.
Die Schlauchaufroller können problemlos an Wänden, Decken, Fahrzeugen, etc. befestigt werden. Eine optional erhältliche Wandkonsole ermöglicht eine einfache Montage des Schlauchaufrollers.
Alle Modelle verfügen über eine Zugentlastung. Ein kurzer Zug am Schlauch hebt die Arretierung wieder auf.
Standardmäßig sind alle Schlauchaufroller mit einem drehbaren Winkelanschluss aus Edelstahl V2A / AISI 304 ausgestattet.
Die Schlauchaufroller sind für einen Betriebsdruck von max. 200 bar und einer Temperatur von max. 150 °C ausgelegt.
Auf Grund der verwendeten Materialien können diese Schlauchaufroller bedenkenlos für die Medien Wasser, Wasser mit Reinigungschemikalien, Öle, Fette und Luft verwendet werden.
Für alle Modelle sind Wand- und Schwenkkonsolen in unserem Sortiment erhältlich. Gefertigt werden sie wie die Schlauchaufroller aus Edelstahl V2A / AISI 304.
Die Schlauchaufroller sind gemäß Richtlinie 94/9/EG (Atex 95/100) geeignet für den explosionsgeschützen Bereich Übertage außerdem Bergbau.
Sie können in den explosionsgefährdeten Zonen 1 + 2 (Gas), sowie 21 + 22 (Staub) eingesetzt werden. Je nach Einsatzfall ist auf die Temperaturklasse zu achten.
Edelstahl V2A / AISI 304. 24 kg
Technische Daten:
Anschlußgewinde Eingang
1/2" IG
Anschlußgewinde Ausgang
1/2" IG
Druck max
bar
300
Temp. Max
°C
150
Gewicht
kg
24
Wandabstand
mm
573
Trommeldurchmesser
mm
510
max. Schlauchlänge:
Schlauch außen 22 mm = 30 m .
Schlauch außen 28 mm = 22 m
Schlauch außen 34 mm = 17 m
